Continuos Monitor of VLF

This resource provides a continuous record of the reception at Sormano Observatory in Como, Italy, of the very low frequency (VLF) 24 KHz signal from NAA in Cutler, Maine. We automatically record the 24 KHz signal from NAA, and maintain an archive of the original data with jpeg versions of daily graphs. NAA is an indicator of solar flare activity from about 13h to 21h UT during the winter, and from 9h to 1h UT during the summer. Examples of exceptional events are cataloged with corresponding SOHO images and GOES flux measurements when available. The American Association of Variable Star Observers Sudden Ionospheric Disturbance (AAVSO-SID) mailing list provides current information about solar flares and the ionosphere.

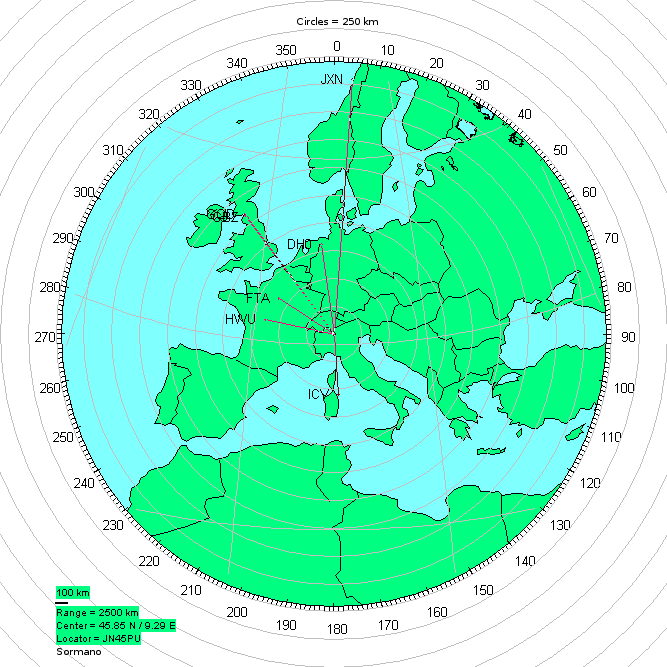

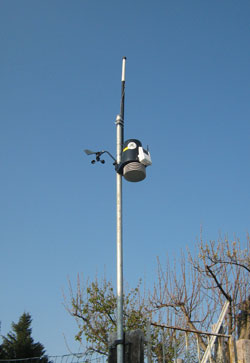

L'antenna La stazione di monitoraggio utilizza un'antenna attiva omnidirezionale per campo elettrico che riceve il segnale di tutte le stazioni. La descrizione dell'antenna si trova nel file
E-antenna_2c.pdf (inserire link al file E-antenna_2c.pdf che trovi nel CD nella cartella varie) (inserire foto antenna Colma, Valter)

Il preamplificatore Il segnale viene trasferito dall'antenna ai locali dove è installata la stazione con un cavo di rete UTP CAT5, una coppia di fili alimenta l'antenna ed una seconda coppia trasferisce il segnale al preamplificatore.

Il preamplificatore elimina i segnali a frequenza maggiore di quelle utili ed amplifica i segnali
da monitorare per poi inviarli alla scheda audio del computer. La scheda audio seleziona i segnali
delle diverse stazioni e li trasforma in una sequenza di numeri che vengono poi
elaborati dal software, visualizzati sullo schermo del PC e registrati in formato testo
sull'hard-disk per successive elaborazioni.

Software Il Programma Spectrum Lab di Wolfgang Buescher (DL4YHF), gratuito e liberamente scaricabile dal sito http://freenet-homepage.de/dl4yhf , è il cuore del sistema, visualizza i diagrammi sullo schermo del PC e memorizza i file con i dati. Il file con la configurazione di Spectrum Lab è scaricabile (inserire link al file 01-sid.usr che allego) (inserire immagini della waterfall e del trend di Spectrum Lab) Una descrizione dettagliata del sistema si trova nel file SIDmonitor3.pdf (inserire link al file che allego)

Formato dei dati Il software registra ogni 10 secondi una riga di dati in formato testo.
(inserire immagine Dati.png che allego)

Elaborazione dei dati con Exc ExcelExcel

L'elaborazione dei dati off-line può avvenire con programmi che consentono
di creare grafici a partire da tabelle dati, incominciando da Excel ed OpnenOffice Calc.

Ottimi risultati si ottengono con il programma opensource gnuplot, per il quale sono disponibili
due script bash da utilizzare sotto Linux che automatizzano la creazione di grafici.
(inserire il link al file gnuplotScripts.zip, allegato)

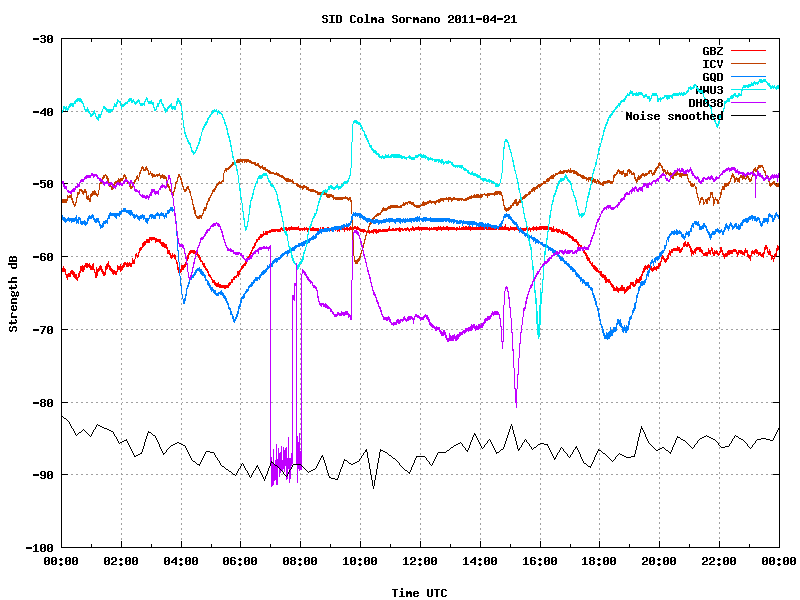

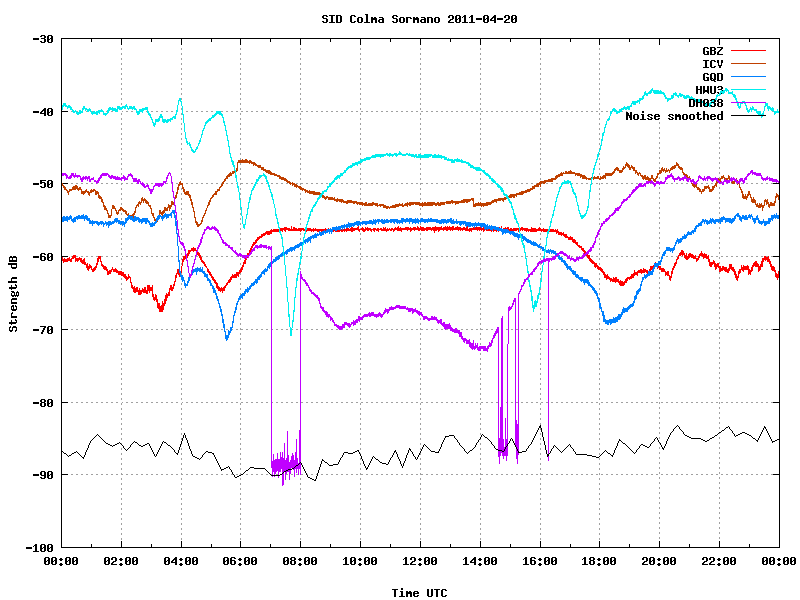

Ad esempio due grafici di 24 ore, uno con sole tranquillo ed uno con due eventi SID.

How to convert UNIX epoch in MICROSOFT Excel

(inserire immagini sid110420_s.png e sid110421_s.png)

CGnuplot Ottimi risultati si ottengono con il programma opensource gnuplot, per il quale sono disponibili
due script bash da utilizzare sotto Linux che automatizzano la creazione di grafici.
(inserire il link al file gnuplotScripts.zip, allegato)

Ad esempio due grafici di 24 ore, uno con sole tranquillo ed uno con due eventi SID.

(inserire immagini sid110420_s.png e sid110421_s.png)
